Position de l'électrocardiogramme et de l'électrode

Position de l'électrocardiogramme et de l'électrode

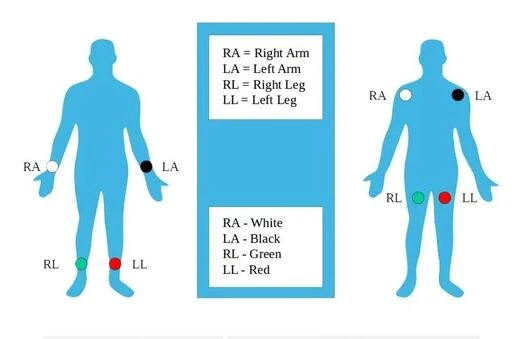

Électrodes de membre

lRA (bras droit) - entre l'épaule droite et le poignet droit

lRL (jambe droite) - sous le torse droit et au-dessus de la patte droite

lLA (bras gauche) - entre l'épaule gauche et le poignet gauche

lLL (jambe gauche) - sous le torse gauche et au-dessus de la cheville gauche

Les positions des électrodes des membres supérieurs peuvent varier d'un poignet à l'autre, mais elles doivent être uniformément réparties. Par exemple, si une électrode est attachée au poignet droit, l'autre doit être sur le poignet gauche et non sur l'épaule. La même règle s'applique aux positions des électrodes des membres inférieurs.

Électrodes thoraciques

lV1- 4ème espace intercostal à droite du sternum

lV2- 4ème espace intercostal à gauche du sternum

lV3 - à mi-chemin entre V2 et V4

lV4- 5ème espace intercostal sur la ligne médio-claviculaire

lV5- ligne axillaire antérieure au même niveau horizontal que V4

lV6- ligne médio-axillaire au même niveau horizontal que V4 et V5

Lors de la mise en place d'électrodes sur des patientes, les électrodes V3-V6 doivent être placées sous les seins plutôt que sur les seins. Jusqu'à 50% des ECG ont des électrodes V1 et V2 dans un emplacement plus supérieur, ce qui peut provoquer une inversion de l'onde T; et jusqu'à 33% ont des électrodes thoraciques déplacées en bas ou latéralement, ce qui peut modifier les amplitudes.
